Détection des anomalies énergétiques : comment repérer les dérives grâce aux courbes de charge ?
Dans les bâtiments tertiaires, une meilleure maîtrise des usages énergétiques peut générer des économies significatives. Selon l'ADEME, les démarches de sobriété d'usage ont permis d'observer entre 11 et 13 % d'économies d'énergie sur plusieurs milliers de bâtiments tertiaires.
Une consommation électrique qui reste élevée pendant le week-end, un équipement CVC qui fonctionne inutilement la nuit, une hausse inexpliquée des consommations de chauffage : les anomalies énergétiques peuvent passer inaperçues pendant plusieurs semaines et générer des dépenses importantes.
Pour les Energy Managers et les responsables de patrimoines immobiliers multisites, le défi est double : détecter les dérives suffisamment tôt et identifier les bâtiments ou équipements sur lesquels intervenir en priorité.
L'analyse des courbes de charge électriques constitue un premier levier pour comprendre les profils de consommation et identifier les gaspillages. Mais d'autres méthodes, comme la comparaison des consommations réelles et théoriques ou le suivi des seuils, permettent de détecter des anomalies moins visibles.
Comment reconnaître une dérive énergétique ? Quels indicateurs surveiller ? Et comment automatiser cette détection grâce à un logiciel de management énergétique (EMS) ?
Qu'est-ce qu'une anomalie énergétique dans un bâtiment ?
Une anomalie énergétique correspond à une consommation ou à un comportement énergétique qui s'écarte du fonctionnement attendu d'un bâtiment ou d'un équipement.
Elle peut se manifester par une surconsommation ponctuelle, une augmentation progressive des dépenses énergétiques ou un fonctionnement inhabituel des installations techniques.
Pour identifier une véritable dérive, il faut toutefois tenir compte du contexte : météo, occupation, horaires d'activité, caractéristiques techniques et usages du bâtiment.
Une hausse de consommation n'est donc pas nécessairement une anomalie. Elle le devient lorsqu'elle ne peut pas être expliquée par les conditions normales de fonctionnement.
Quelles anomalies faut-il surveiller en priorité ?
Dans les bâtiments tertiaires, plusieurs situations méritent une attention particulière.
1. Une consommation élevée pendant les périodes d'inoccupation
Un bâtiment de bureaux continue de consommer presque autant d'électricité la nuit ou le week-end qu'en journée.
Cette situation peut révéler une programmation horaire inadaptée de l'éclairage, de la ventilation ou de la climatisation.
2. Une dérive progressive du chauffage ou de la climatisation
Un équipement CVC consomme davantage qu'auparavant alors que les conditions météorologiques et l'occupation sont comparables.
Cette évolution peut indiquer un problème de régulation, une dégradation des performances ou un dysfonctionnement technique.
3. Un pic de puissance électrique inhabituel
Un appel de puissance important apparaît soudainement sur un bâtiment, sans correspondre à un changement d'activité identifié.
Il peut résulter d'un démarrage simultané d'équipements ou d'un fonctionnement non prévu.
4. Une fuite d'eau ou une consommation continue anormale
Un bâtiment présente une consommation d'eau permanente en dehors des périodes d'utilisation.
Un système de suivi suffisamment détaillé peut permettre de repérer cette situation et de déclencher une investigation avant que la fuite n'entraîne des coûts importants.
Ces exemples montrent que les anomalies ne concernent pas uniquement l'électricité. Elles peuvent également toucher les consommations de gaz, d'eau ou d'énergie thermique.
Comment repérer les anomalies grâce aux courbes de charge électriques ?
La courbe de charge électrique représente l'évolution de la puissance appelée par un bâtiment ou un équipement au cours du temps, généralement en kilowatts (kW).
Elle permet de comprendre comment la puissance varie selon les horaires d'activité, de repérer les périodes de forte sollicitation et d'identifier des comportements inhabituels.
Pour un Energy Manager, son intérêt ne se limite pas à visualiser des données : elle permet de rechercher les causes possibles d'une surconsommation et de cibler les actions correctives.
Identifier un talon de consommation électrique anormalement élevé
Le talon de consommation correspond au niveau minimal de puissance appelé de manière relativement continue par un bâtiment.
Dans un immeuble de bureaux, ce niveau devrait généralement diminuer pendant les périodes d'inoccupation.
Lorsqu'il reste élevé la nuit ou le week-end, plusieurs hypothèses peuvent être étudiées :
- Une ventilation qui fonctionne en permanence.
- Un chauffage ou une climatisation dont la programmation est inadaptée.
- Des équipements techniques laissés en fonctionnement inutilement.
- Un éclairage qui ne s'éteint pas après le départ des occupants.
L'analyse des courbes de charge permet de repérer ces consommations récurrentes, puis d'en rechercher l'origine.
Exemple métier : un bâtiment présente une puissance électrique appelée de 35 kW durant la nuit, alors que son fonctionnement habituel nécessite environ 20 kW.
Cet écart de 15 kW peut signaler un gaspillage énergétique. Il doit être vérifié en tenant compte des équipements qui nécessitent un fonctionnement permanent.

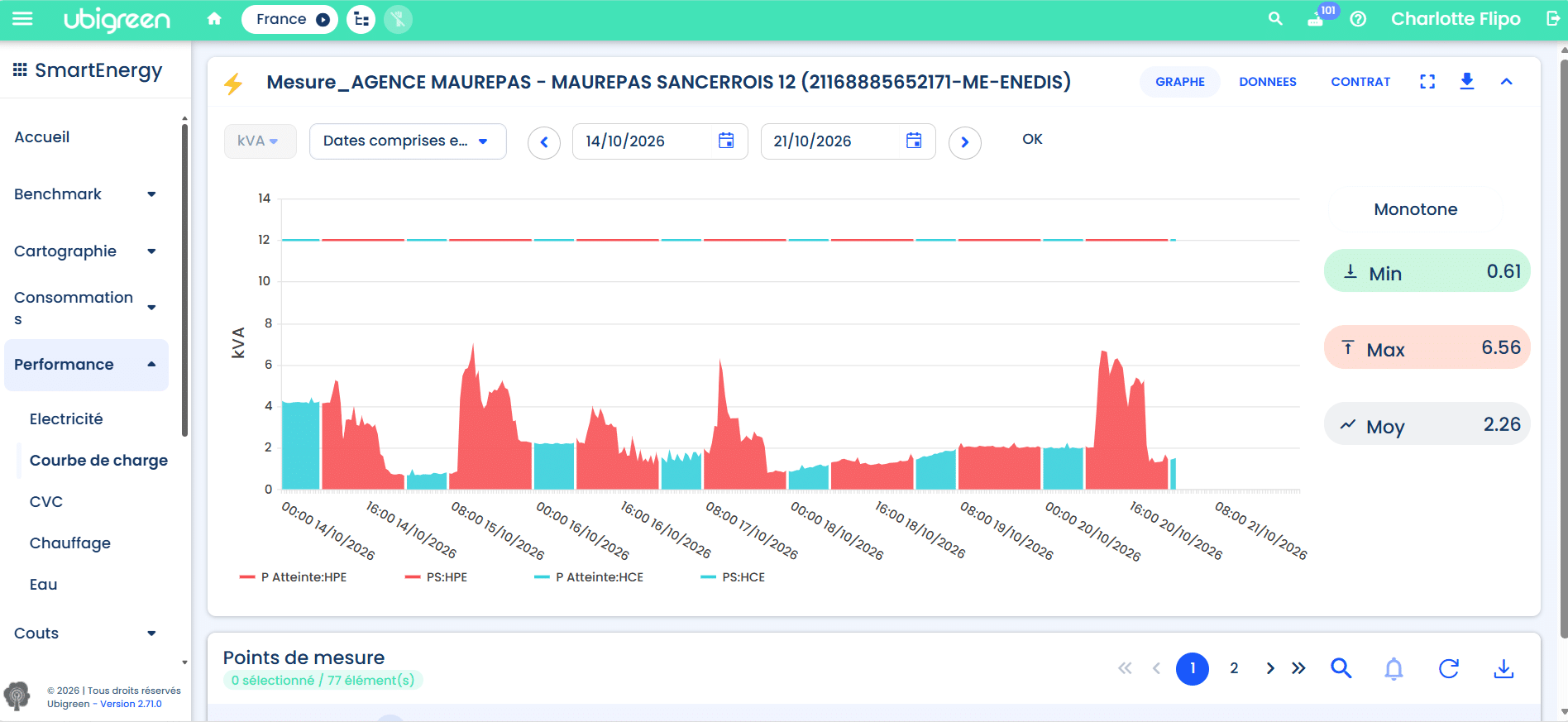

Ubigreen Energy : courbe de charge avec talon de consommation élevé
L'analyse des courbes de charge permet de repérer des consommations électriques anormales pendant les périodes d'inoccupation.
Repérer des pics de puissance électrique inhabituels
Une courbe de charge permet également d'identifier les pics de puissance correspondant à des appels électriques importants.
Certains sont liés au fonctionnement normal du bâtiment. D'autres peuvent révéler une sollicitation excessive des installations.
Par exemple, la mise en marche simultanée de plusieurs équipements CVC peut provoquer une hausse importante de la puissance appelée.
L'analyse des horaires et de la répétition des pics aide à déterminer si le phénomène est habituel ou nécessite une intervention.
Cette surveillance peut également contribuer à mieux maîtriser les puissances appelées et à analyser l'adéquation du contrat d'électricité.
Comparer les profils de consommation selon les périodes
Une courbe de charge devient particulièrement utile lorsqu'elle est comparée à d'autres périodes.
En confrontant les profils d'une journée ouvrée, d'un week-end ou de deux semaines comparables, l'Energy Manager peut identifier :
- Une modification des horaires de fonctionnement.
- Une augmentation inhabituelle des consommations nocturnes.
- Un équipement qui reste actif plus longtemps.
- Des pics de puissance nouveaux ou récurrents.
Toutefois, les courbes de charge ne suffisent pas toujours à détecter toutes les dérives énergétiques.
Certaines anomalies apparaissent progressivement ou dépendent fortement de la météo et de l'activité du bâtiment.
Comment détecter les dérives énergétiques qui ne sont pas visibles sur une courbe de charge ?
L'analyse des courbes de charge est particulièrement pertinente pour identifier les anomalies électriques ponctuelles et les consommations hors occupation.
Mais un Energy Manager doit aussi pouvoir repérer des dérives progressives et des écarts de performance sur l'ensemble des fluides énergétiques.
Comparer les consommations réelles aux consommations attendues
Cette méthode consiste à comparer la consommation effectivement mesurée avec celle qui devrait être observée dans des conditions de fonctionnement comparables.
La consommation attendue peut être estimée à partir de l'historique, de la météo, de l'occupation et des caractéristiques du bâtiment.
Exemple : un bâtiment consomme 15 % de chauffage supplémentaire par rapport à sa consommation attendue, après prise en compte des conditions météorologiques.
Cet écart peut révéler un dysfonctionnement de régulation ou une dégradation de la performance des installations.
Cette approche est particulièrement intéressante pour identifier les dérives progressives qui ne se traduisent pas par un pic de consommation immédiatement visible.
Analyser les consommations par équipement ou par usage
Le sous-comptage et la télérelève permettent d'aller au-delà de la consommation globale du bâtiment.
En suivant séparément les usages comme le chauffage, la ventilation, la climatisation ou l'éclairage, il devient plus facile de localiser les sources de surconsommation.
Par exemple, une augmentation de la consommation globale d'un bâtiment peut être difficile à expliquer.
En revanche, si les données indiquent que cette hausse provient principalement de la ventilation, les équipes techniques peuvent concentrer leur diagnostic sur les installations concernées.
Identifier les bâtiments moins performants dans un patrimoine multisite
Pour un Energy Manager qui pilote plusieurs dizaines ou centaines de bâtiments, l'enjeu est également de savoir où concentrer ses efforts.
La comparaison des consommations entre sites similaires, exprimées notamment en kWh/m² et ajustées selon les usages, peut permettre d'identifier les bâtiments présentant des performances inhabituelles.
Une consommation plus élevée n'est pas nécessairement une anomalie. Mais elle constitue un signal permettant de cibler les analyses.
L'intérêt d'un logiciel EMS est de croiser ces différentes approches pour faciliter l'identification des dérives et éviter de surveiller manuellement chaque bâtiment.
Vous souhaitez mieux piloter vos consommations énergétiques ?
Découvrez Ubigreen Energy, la plateforme de management énergétique qui vous aide à centraliser vos données, suivre vos consommations multi-sites, détecter les dérives et piloter vos plans d’actions.
Comment automatiser la détection des anomalies énergétiques sur un patrimoine multisite ?
Surveiller manuellement les courbes de charge, les consommations de chauffage et les indicateurs de performance de plusieurs centaines de bâtiments représente un travail considérable.
L'automatisation consiste à mettre en place une surveillance régulière des données énergétiques pour détecter les écarts par rapport à des seuils ou à des consommations attendues.
Collecter automatiquement les données de consommation
La première étape repose sur la centralisation des données provenant des compteurs, sous-compteurs, fournisseurs d'énergie, dispositifs de télérelève ou systèmes techniques des bâtiments.
La qualité et la fréquence des relevés conditionnent la capacité à détecter les anomalies.
Des données mensuelles peuvent suffire pour identifier des tendances globales, tandis que des relevés plus fréquents sont nécessaires pour repérer les pics de puissance et les consommations inhabituelles sur une journée.
Définir des seuils et des modèles de référence adaptés aux bâtiments
Tous les bâtiments ne présentent pas les mêmes profils de consommation.
Les seuils de surveillance doivent donc être adaptés aux caractéristiques des sites, aux équipements et aux conditions d'exploitation.
L'analyse peut notamment reposer sur :
- Un seuil maximal de consommation.
- Un niveau de puissance à ne pas dépasser.
- Une consommation attendue par rapport à une période de référence.
- Une dérive budgétaire.
- Un écart de performance par rapport aux objectifs définis.
Cette personnalisation permet de concentrer la surveillance sur les écarts réellement significatifs.
Être alerté rapidement et prioriser les interventions
Lorsqu'un écart répond aux conditions définies, une alerte automatique peut être déclenchée pour informer les équipes concernées.
L'objectif n'est pas de multiplier les notifications, mais de détecter les situations nécessitant une investigation.
Pour un Energy Manager multisite, la valeur ajoutée réside également dans la capacité à identifier les bâtiments en dérive, à évaluer la récurrence et l'importance des anomalies et à organiser les interventions.
Comment Ubigreen Energy aide-t-il les Energy Managers à détecter les anomalies ?
Pour accompagner les gestionnaires de patrimoines multisites, Ubigreen Energy centralise les données énergétiques et facilite la détection automatique des dérives et des surconsommations.
La plateforme permet d'analyser les consommations, d'identifier les écarts par rapport aux consommations attendues et de configurer des alertes adaptées aux différents bâtiments.
Détecter les écarts grâce aux modèles de consommation et aux tableaux de bord
Ubigreen Energy permet de visualiser et de comparer les consommations par site, fluide, usage ou équipement, selon les données disponibles.
Grâce à ses modèles d'analyse, la plateforme peut mettre en évidence les écarts entre les consommations réelles et attendues.
Les gestionnaires peuvent ainsi identifier plus facilement les surconsommations, les variations des talons de consommation et les comportements énergétiques inhabituels.

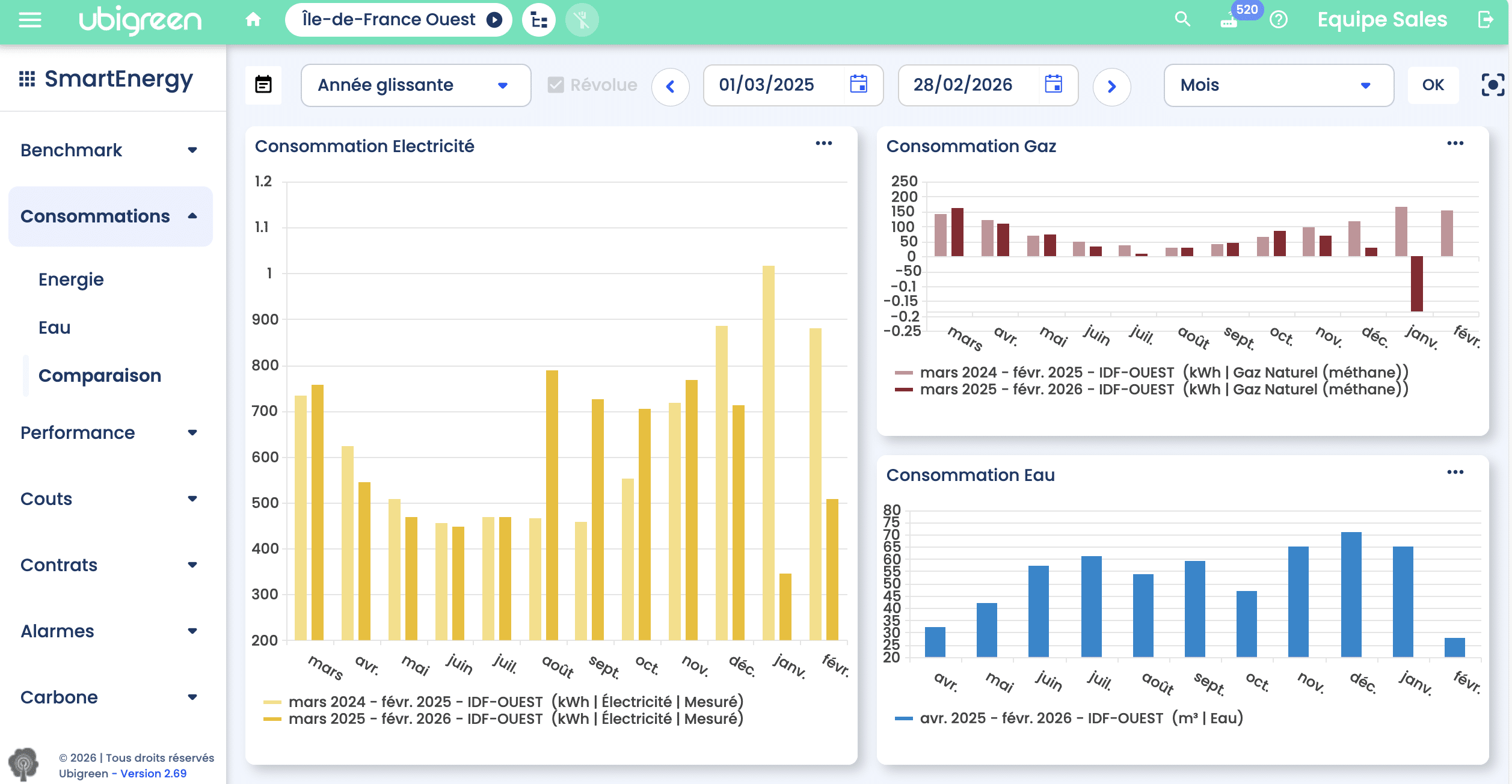

Ubigreen Energy : Analyse des consommations

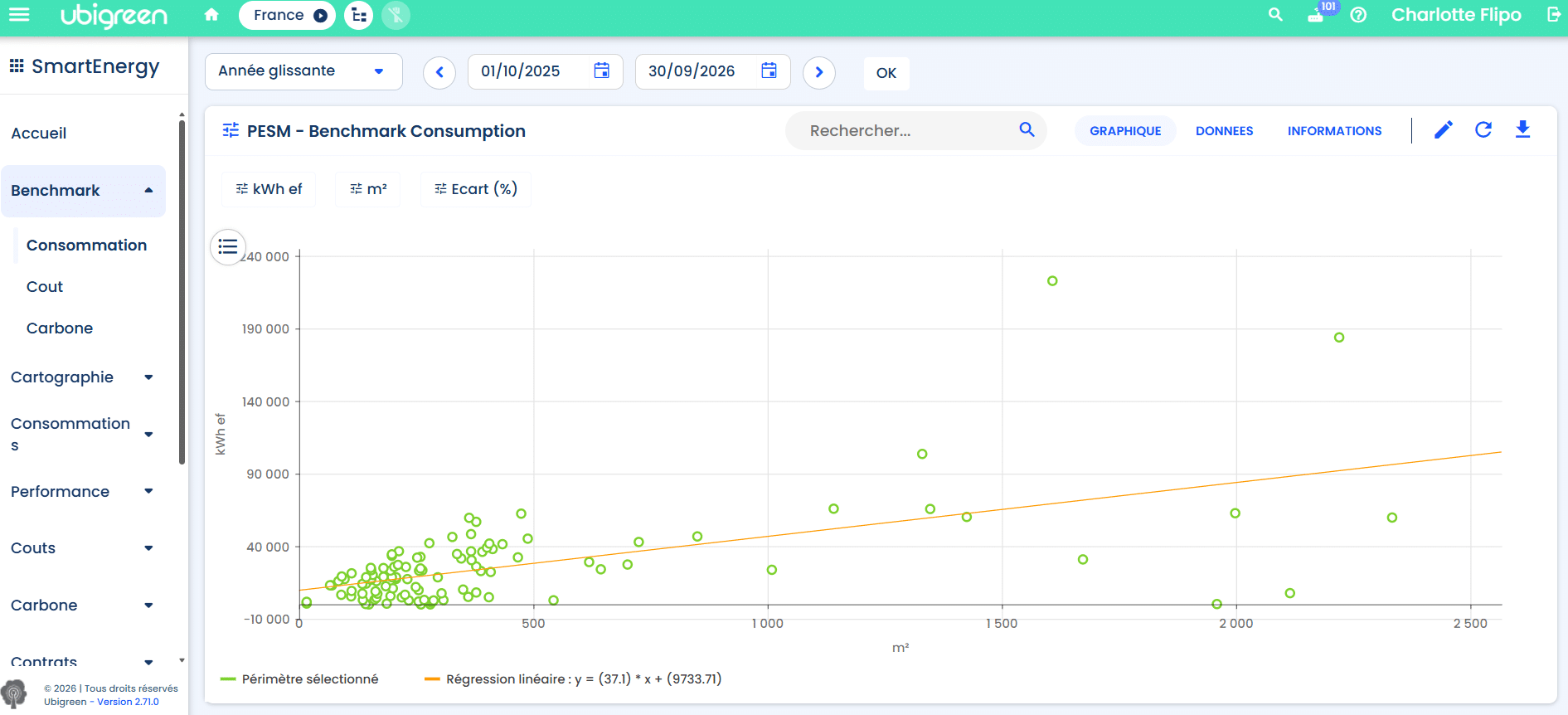

Ubigreen Energy : Comparaison des bâtiments pour identifier les dérives
Recevoir des alertes automatiques en cas de dépassement
Ubigreen Energy permet de personnaliser les seuils de surveillance par bâtiment, compteur ou type d'énergie.
Lorsqu'un dépassement est détecté, une notification peut être envoyée automatiquement par email ou SMS.
Depuis une alerte, le gestionnaire peut accéder aux données de consommation du bâtiment concerné pour faciliter son analyse.
Cette fonctionnalité permet de réduire le délai entre la détection d'une surconsommation et sa prise en charge.
Ubigreen Energy : Gestion et suivi des alarmes
Repérer les sites prioritaires grâce à la cartographie des alarmes
Pour les patrimoines multisites, Ubigreen Energy propose une cartographie dynamique des alarmes.
Cette fonctionnalité permet aux Energy Managers de visualiser les bâtiments concernés par des alertes et d'identifier rapidement les sites nécessitant une investigation.
Elle facilite ainsi la coordination des équipes et la priorisation des interventions.

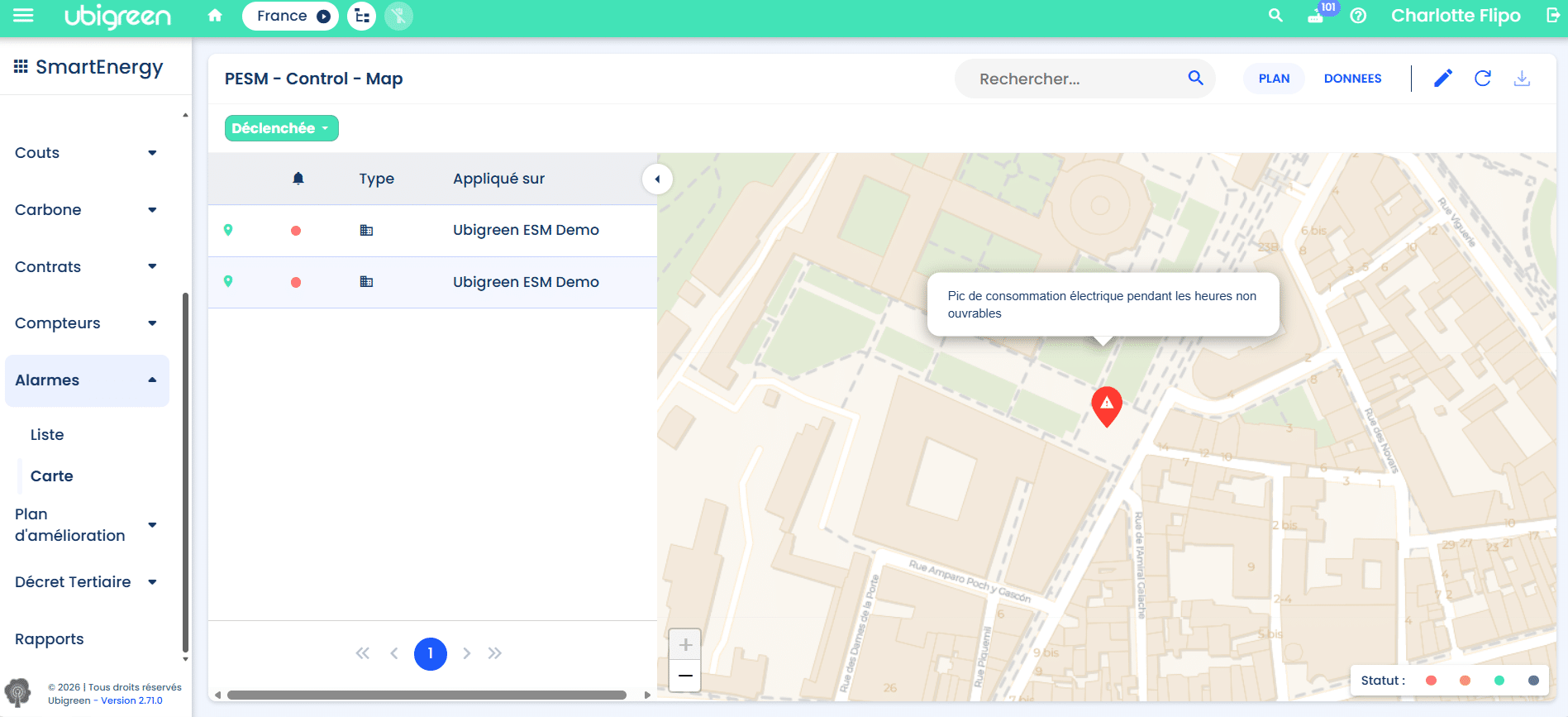

Ubigreen Energy : cartographie des alarmes
Pour approfondir le fonctionnement des notifications, découvrez notre article consacré aux alertes automatisées en temps réel.
Du signal d'alerte à l'action corrective : comment réduire les gaspillages ?
La détection d'une anomalie énergétique ne représente que la première étape.
Pour générer des économies durables, les équipes doivent pouvoir identifier l'origine du dysfonctionnement, engager des actions correctives et vérifier leur efficacité.
Prenons l'exemple d'un immeuble de bureaux dont la consommation nocturne devient anormalement élevée.
- Détection : les données révèlent une augmentation inhabituelle du talon de consommation.
- Analyse : l'Energy Manager compare les périodes concernées et examine les usages énergétiques pour identifier les installations susceptibles d'être à l'origine de l'écart.
- Intervention : les équipes techniques vérifient les programmations horaires et corrigent, si nécessaire, le fonctionnement des équipements.
- Vérification : les consommations sont analysées après l'intervention afin de mesurer l'évolution du talon et de confirmer les économies réalisées.
Avec Ubigreen Energy, le suivi des objectifs et des plans d'actions peut être centralisé pour mesurer les résultats obtenus.
Retour d'expérience : le Conseil départemental de la Haute-Garonne
Le Conseil départemental de la Haute-Garonne illustre l'intérêt de combiner surveillance énergétique et actions d'amélioration.
Entre 2018 et 2021, le département a notamment enregistré une diminution de 13 % de sa consommation d'électricité et de 5,3 % de sa consommation de gaz corrigée.
Ces résultats reposent sur plusieurs leviers, dont la rénovation des équipements et la mise en place d'alarmes dans Ubigreen Energy pour identifier les dysfonctionnements et les dépassements de seuils.
Cet exemple montre l'importance de relier la détection des anomalies à une démarche opérationnelle d'amélioration de la performance énergétique.
Questions fréquentes sur la détection des anomalies énergétiques et courbes de charge
Comment identifier une anomalie sur une courbe de charge électrique ?
Une anomalie peut se manifester par un pic de puissance inhabituel, un talon de consommation élevé, un fonctionnement électrique en dehors des horaires d'occupation ou une modification du profil habituel. Il faut comparer ces observations au fonctionnement attendu du bâtiment pour déterminer si elles correspondent à une véritable dérive.
Peut-on détecter des anomalies énergétiques sans analyser les courbes de charge ?
Oui. La comparaison des consommations réelles et théoriques, le suivi des seuils, l'analyse des consommations par usage ou la comparaison entre bâtiments permettent également de détecter des écarts. Ces méthodes sont complémentaires à l'analyse des courbes de charge.
Comment détecter automatiquement une surconsommation énergétique dans un bâtiment ?
La détection automatique repose sur la collecte régulière des données, la définition de seuils ou de modèles de référence, puis la comparaison avec les consommations mesurées. Lorsqu'un écart significatif apparaît, un logiciel EMS peut générer une alerte afin de faciliter son analyse.
Quels équipements sont le plus souvent concernés par les dérives énergétiques ?
Les installations de chauffage, ventilation et climatisation, l'éclairage et certains équipements techniques peuvent être à l'origine de surconsommations. Les anomalies les plus fréquentes concernent notamment les programmations horaires inadaptées, les dysfonctionnements de régulation et les équipements fonctionnant inutilement.
Comment prioriser les anomalies sur un patrimoine multisite ?
La priorisation peut s'appuyer sur l'importance de l'écart de consommation, sa durée, sa récurrence, son impact financier estimé et les contraintes d'exploitation. L'objectif est de traiter en premier les anomalies présentant les enjeux énergétiques et économiques les plus significatifs.
